ERSE COAXIAL RG6/U6 Cu-Cu H.FREE TV KABLOSU TRISHI
Erse RG6/U6 Cu-Cu Trishield Halogen Free TV/Uydu Anten Kablosu - Yüksek Kaliteli Sinyal İletimi İçin İdeal!

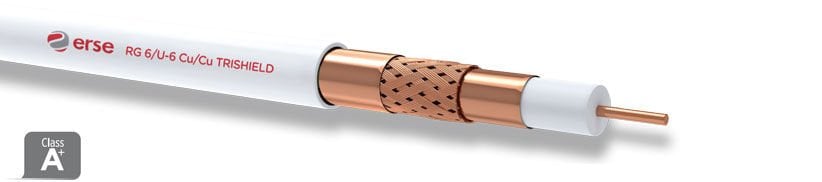

ERSE COAXIAL RG6/U6 Cu-Cu H.FREE TV KABLOSU TRISHIELD, Erse Kablo tarafından üretilen bir koaksiyel kablo çeşididir. Bu kablo, RG6/U6 standartlarında, iç iletkeni ve örgü kalkanı tamamen bakır (Cu-Cu) malzemeden oluşan, tri-shield (üç katmanlı kalkan) yapısına sahip, halogen free (H.FREE, halojensiz alev geciktirici) dış kılıflı bir TV/uydu anten kablosudur. Bina içi CATV (kablolu TV), CCTV (kapalı devre televizyon) sistemlerinde dağıtım kablosu olarak ve düşük sinyal kaybı (zayıflama) gerektiren uydu sistemlerinde bağlantı kablosu olarak kullanılır. Tri-shield yapısı sayesinde yüksek frekanslı girişimlere karşı üstün koruma sağlar ve sinyal kalitesini artırır.
Teknik Özellikleri
Aşağıda, ürünün genel teknik özellikleri, yapısal detayları ve elektriksel/mekanik özellikleri derlenmiştir. Bu bilgiler, üretici ve benzer ürün verilerine dayanmaktadır (tam değerler için üretici kataloğuna başvurulması önerilir). RG6/U6 standartlarında tipik değerler şöyledir:
Yapısal Detaylar (Construction)
- İç İletken (Inner Conductor): Elektrolitik Bakır (Cu), çap: ~1.02 mm.
- Yalıtkan (Dielectric): Foam PE (köpüklü polietilen), çap: ~4.57 mm.
- Kalkanlama (Shielding) - Tri-Shield Yapısı:
- Ekran: Cu-PES bant (bakır-polyester folyo), %100 kapama.
- Ekran: Elektrolitik Bakır örgü (copper braid), kaplama oranı tipik %60-70.
- Ekran: Cu-PES bant, %100 kapama.
- Dış Kılıf (Outer Sheath): HFFR (Halogen Free Flame Retardant), gri renk; yangına dayanıklı ve halojensiz.
- Genel Çap (Overall Diameter): ~6.8-7.0 mm.
- Standart Uzunluklar: 100 m, 300 m, 500 m bobinlerde sunulur.
- Renk Seçenekleri: HFFR için gri; PVC için beyaz, PE için siyah (harici kullanım için).
Elektriksel Özellikler (Electrical Properties)
- Empedans (Impedance): 75 ± 3 Ω.
- Efektif Kapasite (Capacitance): 53 ± 2 pF/m veya 54 pF/m.
- Yayılma Hızı (Velocity of Propagation): %82.
- İletken Direnci (Conductor Resistance): Maks. 22 Ω/km.
- Yalıtım Direnci (Insulation Resistance): >2000 MΩ·km.
- Çalışma Gerilimi (Operating Voltage): Maks. 1.3 kV.
- Test Gerilimi (Test Voltage): 3 kV.
- Zayıflama Değerleri (Attenuation @20°C, tipik değerler):
- 50 MHz: ~4.74 dB/100m
- 200 MHz: ~9.29 dB/100m
- 470 MHz: ~14.35 dB/100m
- 860 MHz: ~19.00 dB/100m
- 1000 MHz: ~20.50 dB/100m (Bu değerler benzer ürünlerden alınmıştır; Erse için hafif farklılık gösterebilir).
Mekanik ve Çevresel Özellikler (Mechanical & Environmental Properties)
- Çalışma Sıcaklığı (Operating Temperature): -40°C ile +70°C.
- Alev Geciktirme: Halogen free, düşük duman emisyonu (HFFR standartlarında).
- Uygulamalar: İç mekan kullanımı için uygundur; harici versiyonları PE kılıflı olabilir. Class A+ ekranlama performansı ile yüksek frekanslarda (S-bandı, kablo TV) düşük kayıp sağlar.
Erse markasının üstün mühendislik ürünü RG6/U6 Cu-Cu Trishield koaksiyel kablosu, %100 bakır iç iletken ve bakır örgü kalkanıyla sinyal kaybını minimuma indirir. Tri-shield (üç katmanlı) ekranlama sistemi (Cu-PES bant + bakır örgü + Cu-PES bant) sayesinde elektromanyetik girişimlere karşı maksimum koruma sağlar ve net bir görüntü kalitesi sunar. Halogen free (H.FREE) dış kılıfı ile yangın güvenliği yüksek, çevre dostu bir üründür.
Kullanım Alanları:
- Bina içi CATV ve kablolu TV dağıtım sistemleri
- CCTV güvenlik kamerası bağlantıları
- Uydu anten sistemlerinde düşük zayıflamalı bağlantı kablosu
Teknik Özellikler:
- Empedans: 75 Ω
- Kapasite: 53-54 pF/m
- Zayıflama (tipik): 50 MHz'de 4.74 dB/100m, 1000 MHz'de 20.50 dB/100m
- Çalışma Sıcaklığı: -40°C / +70°C
- Dış Çap: ~7 mm
- Uzunluk Seçenekleri: 100m, 300m, 500m bobin
Bu kablo, Class A+ standartlarında ekranlama ile profesyonel kurulumlar için mükemmeldir. Stoklarımızda mevcut, hızlı kargo! (Fiyat ve stok bilgisi için siteyi kontrol edin.)
