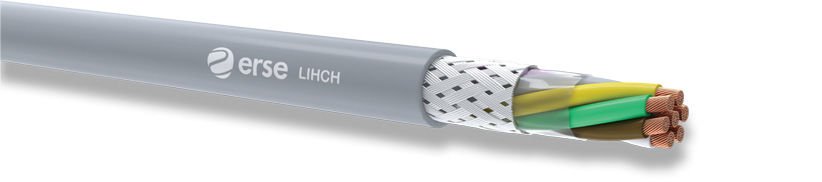

ERSE 7X1 LIHCH SİNYAL KABLOSU

İletken

IEC 60228; DIN VDE 0295; EN 60228 Sınıf 5
Bükülü Elektrolitik Tavlı Bakır

Yalıtkan

EN 50290-2-26 HFFR Kompaund

Yalıtım Renk

DIN 47100

Büküm

Uygun adımda katlar halinde

Ayırıcı Bant

Pes Bant

Ekran

Kalaylı Bakır Örgü

Kılıf

EN 50290-2-27 HFFR Kompaund

Kılıf Rengi

RAL 7001 Gri

İLETKEN
DİRENCİ

YALITIM DİRENCİ

EFEKTİF
KAPASİTE

EMPEDANS

İNDÜKTANS

AKIM TAŞIMA
KAPASİTESİ

ÇALIŞMA VOLTAJI

TEST VOLTAJI

mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5

Ω/km
79
56
39
26
19,5
13,3
7,98

MΩxkm
0,22mm²/0,34mm²= 200
≥ 0,50mm²= 20

mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5

pf/m
110
110
120
120
130
140
150

78Ω

0,67 mH/km

0,22
0,34
0,50
0,75
1,0
1,5
2,5

2,5
4,5
6,0
13
16
20
25

0,22 ve 0,34 mm² = 250 V
≥0,50 mm² = 300/500 V

0,22 ve 0,34 mm² = 1200 V
≥0,50 mm² = 2000 V

BÜKÜLME
YARIÇAPI

ÇALIŞMA
SICAKLIĞI

ALEV GECİKTİRİCİLİK
TESTİ

EMC*

DUMAN YOĞUNLUĞU
TESTİ

KOROZİF GAZ
TESTİ

HALOJENSİZLİK
TESTİ

ALEV YAYILIMI
TESTİ

15x Cable Ø

-30ºC +70ºC

IEC 60332-1-2
DIN EN 60332-1-2
EN 60332-1-2

ELEKTROMANYETİK UYUMLU

IEC 61034-2
VDE 0482-1034-2
EN 61034-2

IEC 60754-2
VDE 0482-754-2
EN 60754-2

IEC 60754-1
VDE 0482-754-1
EN 60754-1

IEC 60332-3-24
DIN EN 60332-3-24
EN 60332-3-24

KOD NO

DAMAR SAYISI VE KESİTİ
(mm²)

KABLO ÇAPI
(mm)

BAKIR AĞIRLIĞI
(kg/km)

YAKLAŞIK KABLO AĞIRLIĞI
(kg/km)

STANDART UZUNLUK
(mt)

321322023

2 x 0,22

4,20

11

26

100/500/1000

321322033

3 x 0,22

4,30

13

29

100/500/1000

321322043

4 x 0,22

4,70

15

39

100/500/1000

321322053

5 x 0,22

5,00

17

44

100/500/1000

321322063

6 x 0,22

5,30

22

50

100/500/1000

321322083

8 x 0,22

5,60

25

61

100/500/1000

321322103

10 x 0,22

6,70

30

79

100/500/1000

321322123

12 x 0,22

7,10

35

90

100/500/1000

321322143

14 x 0,22

7,40

40

100

100/500/1000

321322163

16 x 0,22

7,70

45

104

100/500/1000

321322183

18 x 0,22

8,00

50

110

100/500/1000

321322203

20 x 0,22

8,30

52

121

100/500/1000

321334023

2 x 0,34

4,60

17

30

100/500/1000

321334033

3 x 0,34

4,80

20

36

100/500/1000

321334043

4 x 0,34

5,20

25

46

100/500/1000

321334053

5 x 0,34

5,60

31

56

100/500/1000

321334063

6 x 0,34

5,90

34

63

100/500/1000

321334083

8 x 0,34

6,20

38

76

100/500/1000

321334103

10 x 0,34

7,60

43

96

100/500/1000

321334123

12 x 0,34

7,90

51

109

100/500/1000

321334143

14 x 0,34

8,20

60

120

100/500/1000

321334163

16 x 0,34

8,70

68

132

100/500/1000

321334183

18 x 0,34

9,20

75

144

100/500/1000

321334203

20 x 0,34

9,60

84

161

100/500/1000

321350023

2 x 0,50

5,40

17

33

100/500/1000

321350033

3 x 0,50

5,60

21

54

100/500/1000

321350043

4 x 0,50

6,20

27

67

100/500/1000

321350053

5 x 0,50

6,90

31

78

100/500/1000

321350063

6 x 0,50

7,40

36

90

100/500/1000

321350073

7 x 0,50

7,40

42

98

100/500/1000

321350083

8 x 0,50

7,70

45

104

100/500/1000

321350103

10 x 0,50

9,60

56

135

100/500/1000

321350123

12 x 0,50

9,70

68

150

100/500/1000

321350143

14 x 0,50

10,10

75

164

100/500/1000

321350163

16 x 0,50

10,70

83

185

100/500/1000

321350183

18 x 0,50

11,20

95

203

100/500/1000

321350203

20 x 0,50

11,60

102

217

100/500/1000

321375023

2 x 0,75

5,80

18

56

100/500/1000

321375033

3 x 0,75

6,10

30

67

100/500/1000

321375043

4 x 0,75

6,70

35

81

100/500/1000

321375053

5 x 0,75

7,40

43

99

100/500/1000

321375063

6 x 0,75

8,00

51

109

100/500/1000

321375073

7 x 0,75

8,00

56

115

100/500/1000

321375083

8 x 0,75

8,40

64

128

100/500/1000

321375103

10 x 0,75

10,20

80

162

100/500/1000

321375123

12 x 0,75

10,50

94

184

100/500/1000

321375143

14 x 0,75

11,00

107

206

100/500/1000

321375163

16 x 0,75

11,60

120

230

100/500/1000

321375183

18 x 0,75

12,60

143

267

100/500/1000

321375203

20 x 0,75

13,00

155

285

100/500/1000

321301023

2 x 1

6,20

28

64

100/500/1000

321301033

3 x 1

6,70

37

80

100/500/1000

321301043

4 x 1

7,20

46

95

100/500/1000

321301053

5 x 1

7,90

56

114

100/500/1000

321301063

6 x 1

8,50

66

131

100/500/1000

321301073

7 x 1

8,50

74

140

100/500/1000

321301083

8 x 1

9,20

83

160

100/500/1000

321301103

10 x 1

10,90

104

195

100/500/1000

321301123

12 x 1

11,30

121

222

100/500/1000

321301143

14 x 1

12,20

139

262

100/500/1000

321301163

16 x 1

12,40

156

291

100/500/1000

321301183

18 x 1

13,60

175

326

100/500/1000

321301203

20 x 1

14,00

195

350

100/500/1000

321315023

2 x 1,5

6,80

34

76

100/500/1000

321315033

3 x 1,5

7,10

48

93

100/500/1000

321315043

4 x 1,5

7,70

61

111

100/500/1000

321315053

5 x 1,5

8,50

75

136

100/500/1000

321315063

6 x 1,5

8,70

88

158

100/500/1000

321315073

7 x 1,5

8,70

100

170

100/500/1000

321315083

8 x 1,5

9,80

113

194

100/500/1000

321315103

10 x 1,5

12,20

151

248

100/500/1000

321315123

12 x 1,5

12,50

166

283

100/500/1000

321315143

14 x 1,5

13,10

191

321

100/500/1000

321315163

16 x 1,5

13,90

216

363

100/500/1000

321315183

18 x 1,5

14,50

245

402

100/500/1000

321315203

20 x 1,5

15,50

268

437

100/500/1000
