Chint 837113 Termik Röle Nxr-25 / Akım Ayar Sahası 2.5-4A

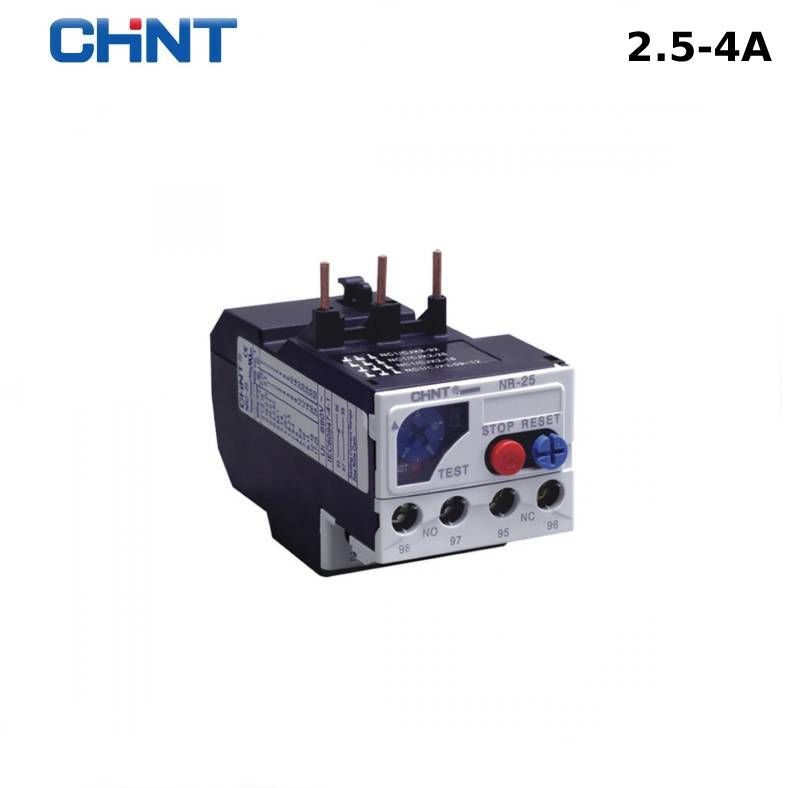

Chint 837113 Termik Röle (NXR-25 / 2.5-4A)
Chint markasının NXR serisi termik aşırı yük rölesidir (thermal overload relay).
Nedir?
Bu cihaz, üç fazlı (ve bazen tek fazlı) AC elektrik motorlarını aşırı yük (overload) ve faz kaybı (phase failure) gibi tehlikeli durumlara karşı korur. Bimetal elemanlar sayesinde motorun akımını sürekli izler. Motor fazla ısındığında (akım ayar değerini aştığında) termik röle devreyi otomatik olarak açar ve motoru yanmaktan korur. NXR-25 modeli frame size 25A sınıfındadır ve 2.5-4A akım ayar aralığına sahiptir. Bu versiyon, küçük güçlü motorlar için uygundur.
Nerelerde Kullanılır?
- Endüstriyel ve ticari motor kontrol panolarında
- Pompa sistemleri
- Fanlar ve havalandırma üniteleri
- Konveyör bantları
- Kompresörler
- Makine tezgahları
- Genel olarak 1.1 kW civarı (yaklaşık 1.5 HP) trifaze asenkron motorların korunmasında
Genellikle Chint NXC serisi kontaktörler ile (NXC-09, NXC-12, NXC-18, NXC-22, NXC-25, NXC-32, NXC-38 gibi) direkt geçmeli (plug-in) montaj yapılır. Böylece manyetik kontaktör + termik röle kombinasyonu ile tam bir motor starter devresi oluşturulur.
Ayrıca bağımsız montaj için MB-2 montaj ayaklığı ile kullanılabilir.
Teknik Özellikleri (NXR-25 2.5-4A)
| Özellik | Değer / Açıklama |
|---|---|
| Model | NXR-25 (Kod: 837113) |
| Akım Ayar Aralığı | 2.5 – 4 A (ayarlanabilir) |
| Frame Size | 25 A |
| Çalışma Gerilimi (Ue) | 690 V AC'ye kadar |
| Frekans | 50/60 Hz |
| Koruma Fonksiyonları | Aşırı yük + Faz kaybı + Akım dengesizliği |
| Tripping Class | 10A (standart) |
| Auxiliary Kontak | 1 NO + 1 NC (1 normal açık + 1 normal kapalı) |
| Auxiliary Kontak Kapasitesi | AC-15: 380V / 1.5A, DC-13: 220V / 0.2A |
| Montaj | NXC kontaktörlere direkt geçmeli veya bağımsız (MB-2 ile) |
| Sıcaklık Kompanzasyonu | Var (çevre sıcaklığına karşı hassas) |
| Test Butonu | Var (manuel test için) |
| Reset | Manuel / Otomatik (seçilebilir) |
| Standartlar | IEC/EN 60947-4-1, IEC/EN 60947-5-1 |
| Koruma Seviyesi | IP20 (ön panel) |
| Önerilen Sigorta | gG tipi (RT16 önerilir) – 6A veya 10A |
Not: Bu röle sadece termik (ısı bazlı) koruma sağlar. Kısa devre koruması için ayrı bir sigorta veya motor koruma şalteri (MCCB/MCB) kullanılması gerekir.
Önerilen Motor Gücü (Yaklaşık)
- 400V trifaze için 2.5-4A ayarında yaklaşık 1.1 kW (1.5 HP) motorlar için idealdir. Tam güç hesabı için motor etiketindeki akım değerini kontrol edin ve röleyi biraz üstüne ayarlayın (genellikle motor tam yük akımının %105-115’i).
Bu ürün, Chint’in güvenilir ve uygun maliyetli endüstriyel otomasyon bileşenlerinden biridir. Panoda yer tasarrufu sağlar ve montajı çok kolaydır.
