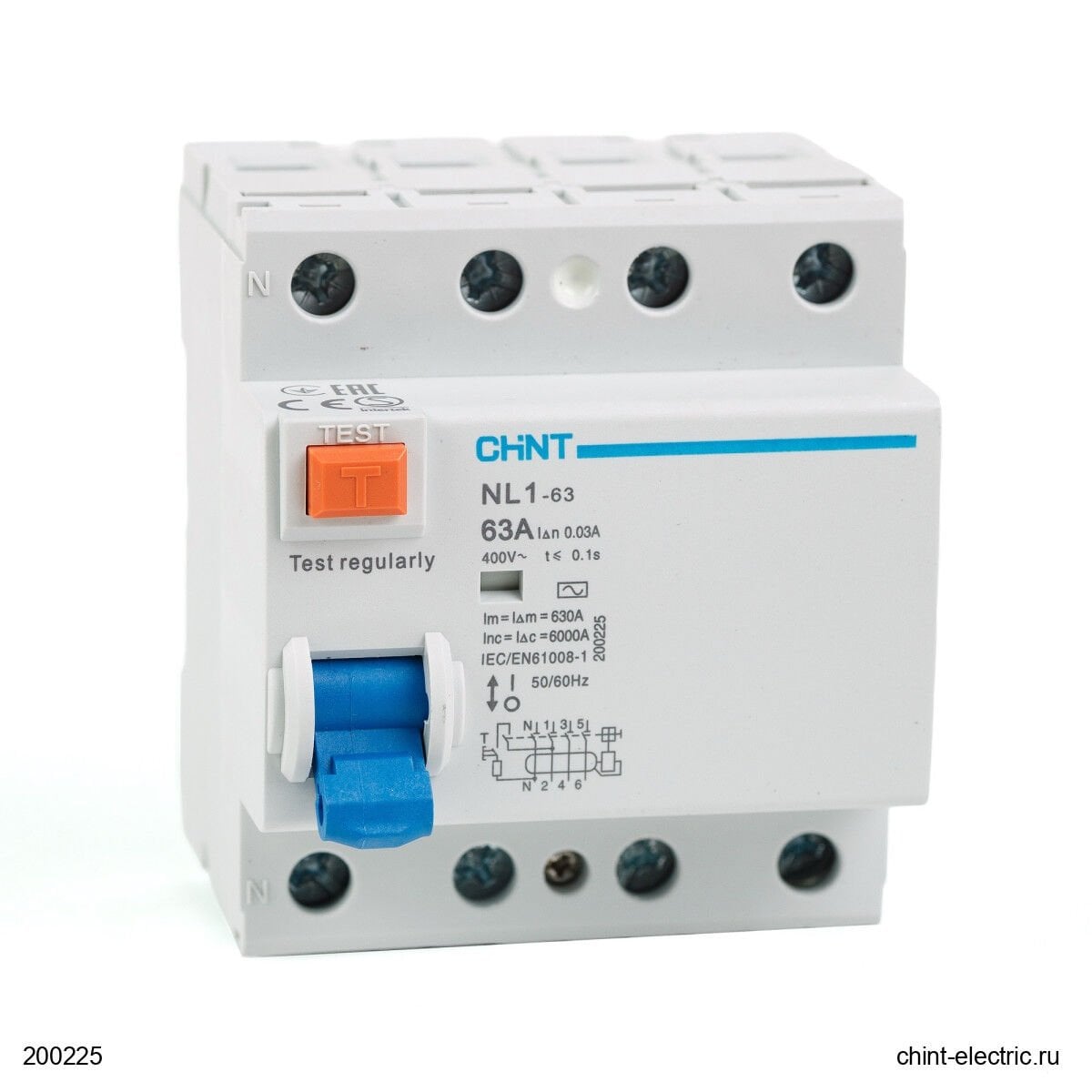

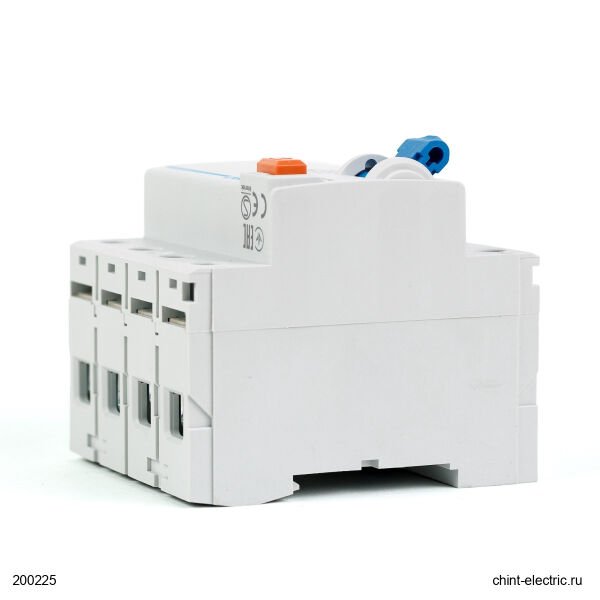

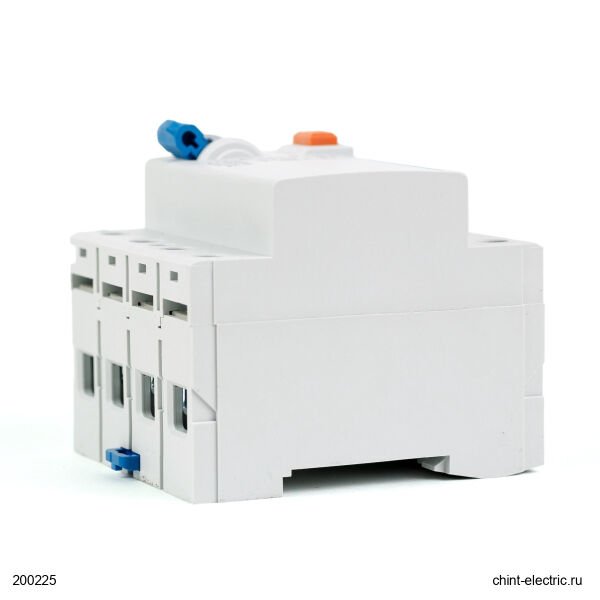

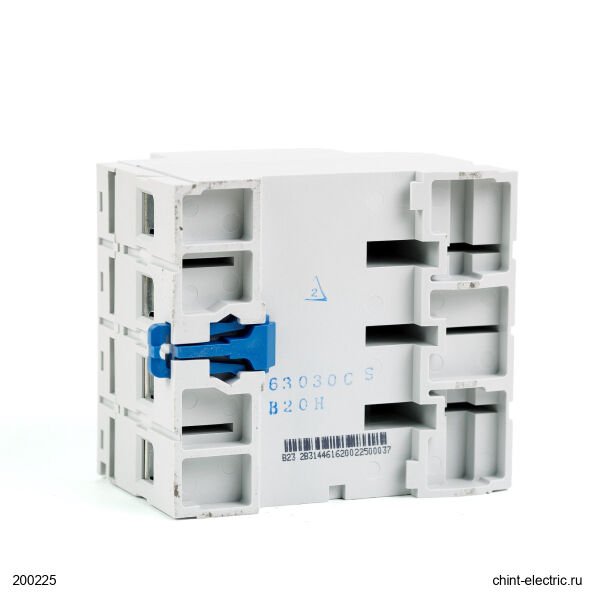

CHİNT NL1 Serisi AC Tipi 6kA 4 Kutuplu 30mA 63A Ka
DIN rayına montaj için modüler RCD NL1-63 6kA 4P 63A 30mA tip AC (CHINT).
NL1-63 kaçak akım cihazı, 25, 40 ve 63 A nominal akımlar için mevcuttur. Bu cihaz, canlı parçalarla temas halinde elektrik çarpmasına karşı koruma sağlamak için kullanılır. Cihaz aynı zamanda yalıtım hatasından kaynaklanan yangınlara karşı da koruma sağlıyor. Diğer devre ve ekipman koruma türleri için CHINT devre kesiciler kullanılmalıdır . Nominal akım karakteristiği 63 A'nın üzerinde olan bir cihaza ihtiyacınız varsa, NL1-100 serisi RCD'lere dikkat etmelisiniz . Modüler kaçak akım cihazı NL1-63'ün uygulama kapsamı konut inşaatı ve endüstriyel sektörleri kapsamaktadır.
Bir RCD'nin güvenilirliği, mekanik ve elektriksel direncin derecesine göre belirlenir. Bu model için bu değer 2 bin açma/kapama çevrimidir. Cihaz bir montaj rayına monte edilmiştir. Elektrik devresine bağlantı kablolar ile yapılabileceği gibi PIN veya FORK busları ile de yapılabilmektedir . Cihaz seçerken kaçak akım değerini dikkate almakta fayda var. 10 mA modelleri - kaçak akıma karşı ev koruması için (banyo, çamaşırhane vb.). 30 mA modeller - doğrudan temasa karşı ek koruma. 100 mA modeller - dolaylı temasa karşı koruma sağlamak için topraklama sistemiyle koordine edilmiştir. 300 mA modelleri - yalıtım yangını durumunda hem dolaylı temasa hem de yangın tehlikesine karşı koruma.
