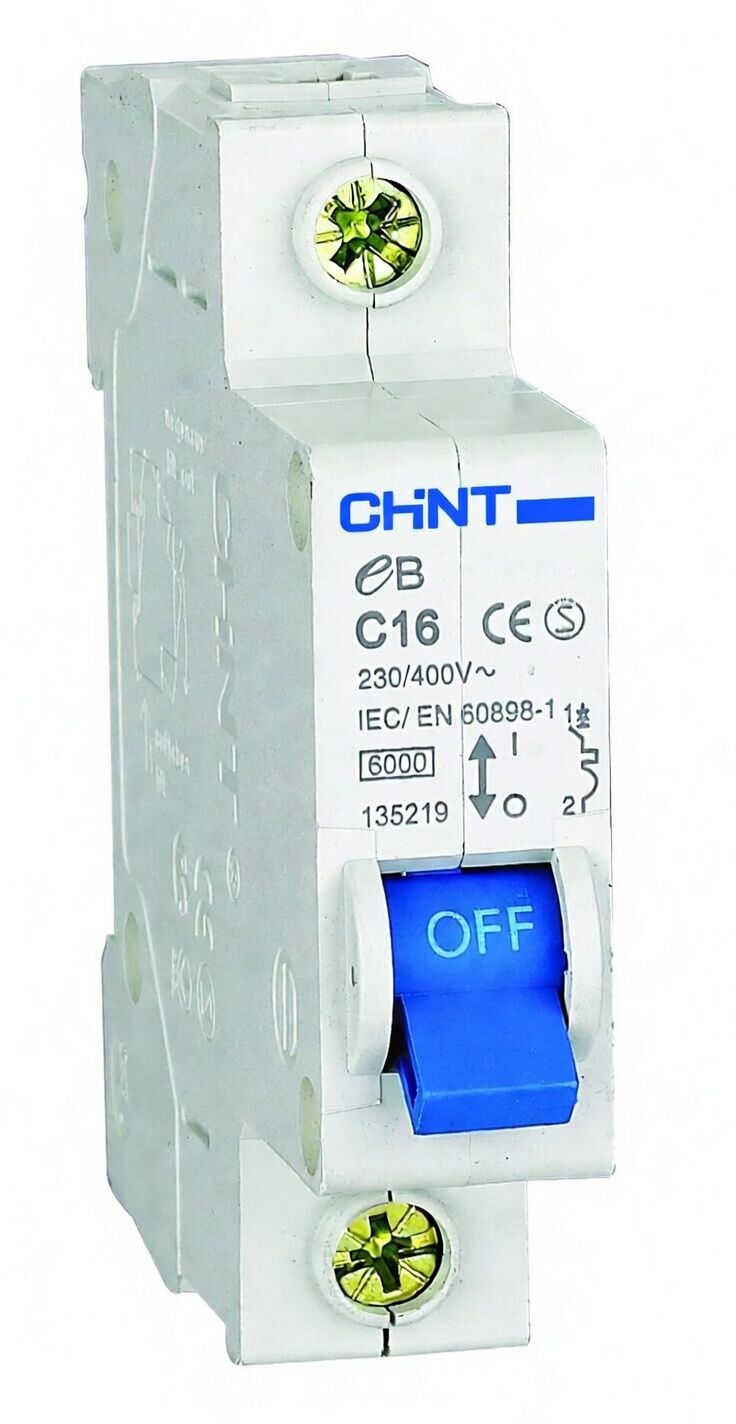

CHİNT eB Serisi / 1 Kutuplu 4,5kA / B tipi 16A Oto
CHINT eB Serisi / 1 Kutuplu 4,5 kA / B Tipi 16A Otomatik Sigorta (model kodu genellikle 186430), CHINT markasının ekonomik ve yaygın kullanılan minyatür devre kesici (MCB) modellerinden biridir.
Nedir?
Bu ürün, elektrik devrelerini aşırı akım (yüklenme) ve kısa devre akımlarına karşı koruyan kompakt bir otomatik sigortadır. Aynı zamanda devreyi açma-kapama (anahtarlama) ve izolasyon görevi de görür. eB serisi, CHINT’in giriş seviyesi / maliyet avantajlı MCB serisidir. DIN rayına (35 mm) kolayca monte edilir ve ev, ofis, ticari tesisat gibi orta düzey uygulamalarda sık tercih edilir.
Teknik Özellikleri
- Kutup Sayısı: 1P (tek fazlı, nötrü kesmez)
- Anma Akımı (In): 16A
- Açma Eğrisi (Tripping Curve): B Tipi (3-5 In aralığında manyetik açma yapar)
- Yani 16A × 3 = 48A ile 16A × 5 = 80A arasında hızlıca devreyi keser.
- Kısa Devre Kesme Kapasitesi (Icn): 4,5 kA (4500 Amper)
- Nominal Gerilim: 230/400 V AC (~240/415 V)
- Frekans: 50/60 Hz
- Standartlar: IEC/EN 60898-1 (ev ve benzeri tesisatlar için), kısmen IEC/EN 60947-2
- Termik-Manyetik Koruma: Hem aşırı yük (termik) hem kısa devre (manyetik) koruması vardır.
- Elektriksel Ömür: ≥ 4.000 işlem
- Mekanik Ömür: ≥ 10.000 işlem
- Montaj: 35 mm DIN ray
- Bağlantı: Vida tipi terminal (üstten ve alttan bağlantı yapılabilir)
- Darbe Gerilimi Dayanımı (Uimp): 4 kV
- Kirlilik Derecesi: 2
Not: 4,5 kA kesme kapasitesi, kısa devre akımının düşük olduğu (genellikle konut ve küçük ticari tesisler) yerler için yeterlidir. Daha yüksek kısa devre akımı olan yerlerde (büyük sanayi, trafo yakını) 6 kA veya daha yüksek modeller (örneğin NB7 serisi) tercih edilmelidir.
Nerelerde Kullanılır?
B Tipi özelliği sayesinde özellikle rezistif yükler ve ani akım sıçraması düşük olan devrelerde idealdir. Başlıca kullanım alanları:
- Ev ve daire içi aydınlatma devreleri
- Priz grupları (genel priz hatları)
- TV, bilgisayar, şarj cihazı gibi elektronik cihazların besleme hatları
- Küçük ısıtıcılar, fanlar, aspiratörler
- Klima ve termosifon gibi cihazların ayrı hat koruması (ancak yüksek başlangıç akımlı cihazlarda C tipi daha uygun olabilir)
- Ofis, dükkan, depo gibi ticari tesislerdeki aydınlatma ve priz hatları
- Elektrik panolarında alt devre koruması
B Tipi neden tercih edilir?
- Aydınlatma ve priz gibi yüklerde çok hızlı tepki verir, insanları ve kabloları daha iyi korur.
- C Tipi’ne göre daha hassastır (C Tipi 5-10 In aralığında açılır, motor ve indüktif yükler için daha uygundur).
Özet Karşılaştırma (B Tipi vs C Tipi)
- B Tipi (3-5 In): Aydınlatma, priz, rezistif yükler → Daha hassas koruma
- C Tipi (5-10 In): Motor, transformatör, floresan lamba, klima → Daha toleranslı
Bu ürün ekonomik bir çözüm arayanlar için uygundur. Profesyonel büyük projelerde ise daha yüksek kesme kapasiteli (6 kA+) veya daha yeni seriler (NB7, NB1 vb.) tercih edilebilir.
